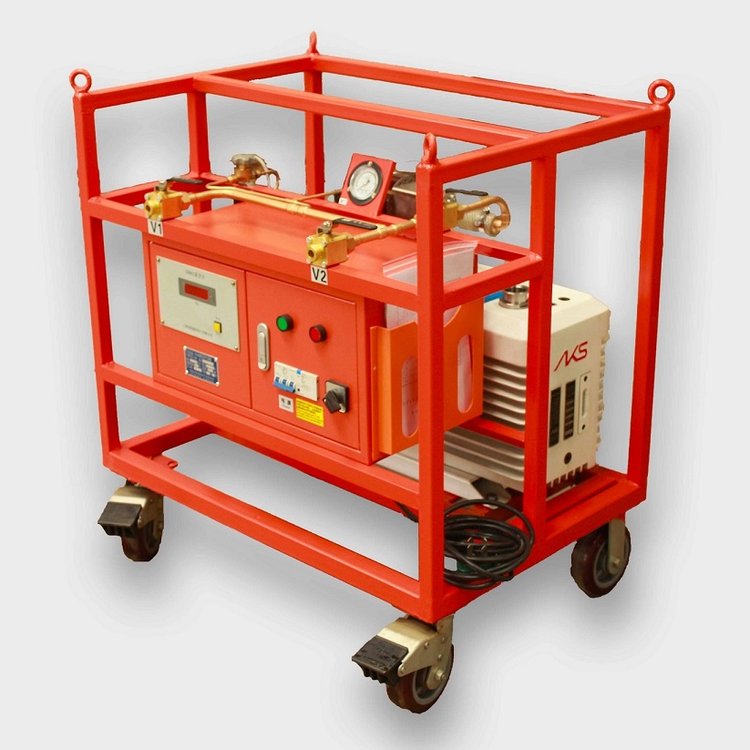

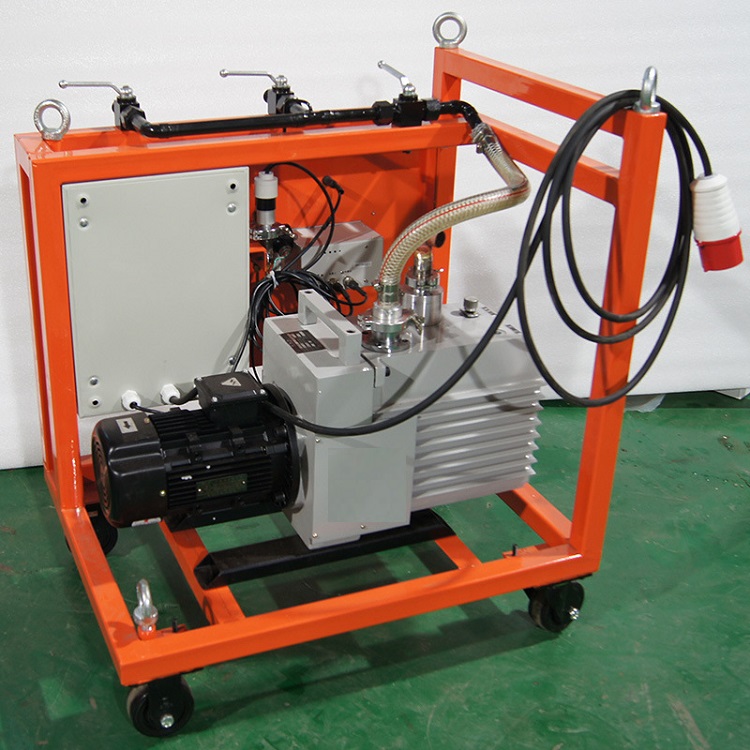

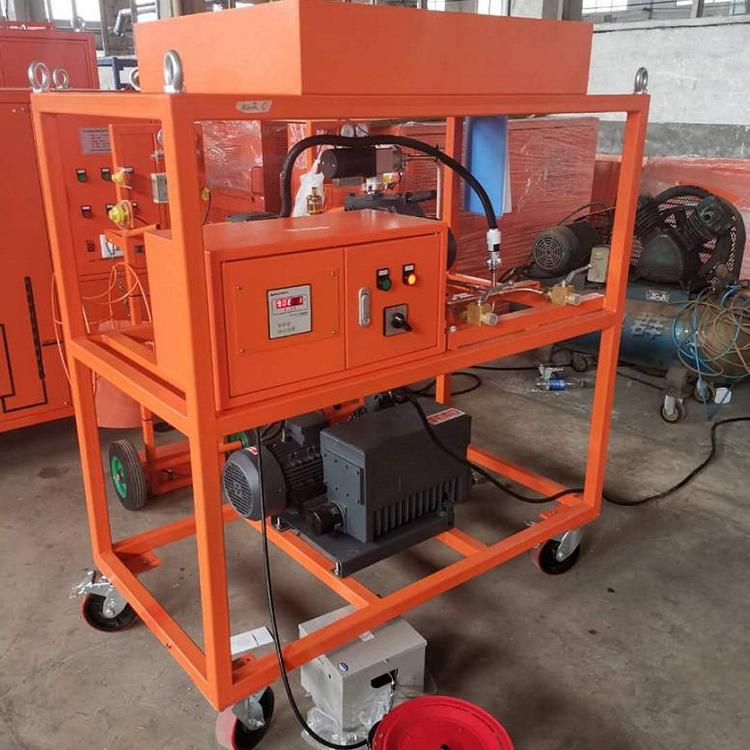

SF6气体抽真空装置 TXJ-40D真空测量 多种功能 真空抽气机组
返回列表
产品简介 Product Introduction
气体抽真空及回充装置使用高品质的真空泵，具有抽速快，无油烟，无噪音，无滴油漏油等优点，由于采用封闭式结构的设计，避免了外部碰撞，使内部管路以及电气元件得以保护，使机器的使用寿命得以增长，性能更为优越。
气体抽真空及回充装置主要应用于各供电公司、送变电工程公司、发电厂、超高压输变电站、SF6电器开关制造厂等部门，作为GCBP、GCBT、GIS等SF6电器产品在安装、调式、检修时使用的辅助设备。利用本装置对上述电器产品进行抽真空、回充SF6气体操作，同时本装置亦可用作其它部门抽真空和回充气体的设备。
产品特征 Product Characteristics
1、 电子式真空度显示（可按用户要求配置其它真空表）；
2、 密封元件具有自动补偿性能。切实应用于真空、压力工况，确保真空压力两不漏，为真空、压力两用的专用球阀；
3、 配有各类进口、国产SF6电器设备连接接头；
4、 根据用户设置的时间或真空度，自动抽真空；
5、 多种保护功能，有效保证真空泵安全运行；
6、 维护方便，装置都采用了性能优良的部件，长时间使用也无需维修 。
产品参数 Product Parameters
1.装置极限真空度小于10Pa
2.装置年泄漏率小于1%
3.充气系统压力小于0.8Mpa

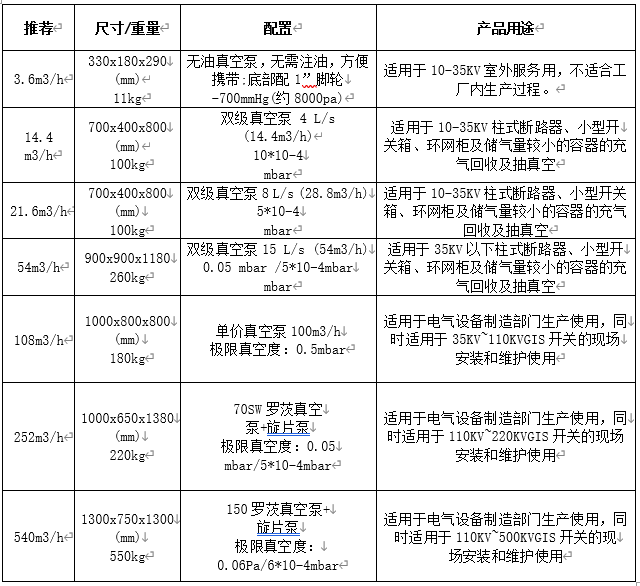

4.系列型号:
便携型真空泵速率 4 L/s (14.4m3/h)
4型 真空泵速率 4 L/s (14.4m3/h)
8型 真空泵速率 8 L/s (28.8m3/h)
15型 真空泵速率 15 L/s (54m3/h)
30型 真空泵速率 30 L/s (108m3/h)

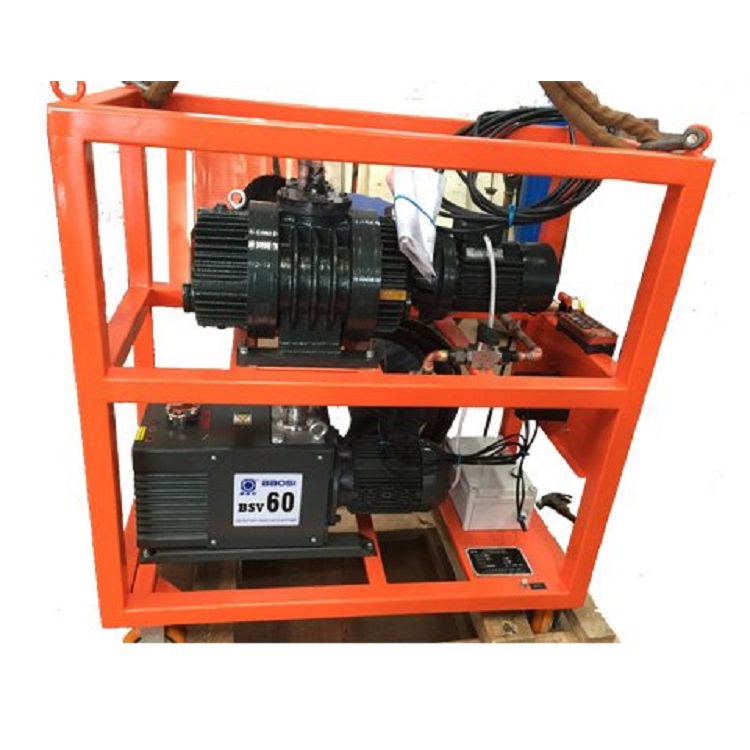

70型 真空泵速率 70 L/s (252m3/h)可选用罗茨泵机组
150型 真空泵速率 150 L/s (540m3/h)可选用罗茨泵机组
用途：
适用于断路器、互感器、GIS等电气设备抽真空及回充SF6气体。
特点：
•采用风冷油式旋片泵、体积小、重量轻、无油烟、噪音低、寿命长，具备突然停机时防返油保护。
•对电气设备、SF6钢瓶、装置自身管路系统抽真空，提供2~4~6路抽真空接口（或根据需求增加）。
•向SF6气体绝缘电气设备充气或补气。
•配备压力表及数显真空计。
•配备真空、压力两用的专用SF6球阀、密封元件具有自动补偿性能。
•固定和可转向的轮子，具备电源相序切换功能。
•具备SF6钢瓶运载功能（仅TXJ-40ID型）
•可选配加装封闭式外壳。
装置主要功能
1、对电器设备中的气体和管路系统进行抽真空（及真空测量）
3、对电器设备中的气体进行回收（及压力测量）
5、对回收和回充的SF6气体进行过滤及水分干燥处理，滤芯可更换或加热再生
6、对SF6开关设备充气至额定工作气压（及压力测量）
7、对电器中SF6气体进行压缩灌瓶（及重量测量）
8、装置能够进行外置钢瓶或储气罐SF6气体相互转运
9、装置与外部设备连接的接头采用自封形式
